美国EXLAR原装GSX/GSM伺服缸

集成了EXLAR行星滚柱丝杠技术和T-LAM定子分段迭片技术，创立直线运动的革命
体积比KX系列电缸小30%，性能指数很高的伺服电动缸，最高响应时间10ms

美国EXLAR公司作为专业的行星滚柱丝杠伺服缸的专业制造厂家， 引领着直线传动行业的发展方向。 Exlar公司GSX系列集成了EXLAR行星滚柱丝杠技术和T-LAM定子分段迭片技术，创立直线运动的革命。EXLAR独特设计将行星滚柱丝杠与电机转子有机结合，将行星滚柱均布安装在主丝杠周围，并精确机装入空心转子中，保证与转子绝对同步T-LAM 定子分段迭片技术能够比常规电机持续输出更高的扭矩。T-LAM技术的每段分段定子都有独立线圈绕组，分段定子组合保证了电机的高性能，提高了电机的功效，同时有效降低了电机线圈产生的热功效。消除了定子端部转动，和利用热导陶瓷替代传统电机的零部件，提高可靠性。

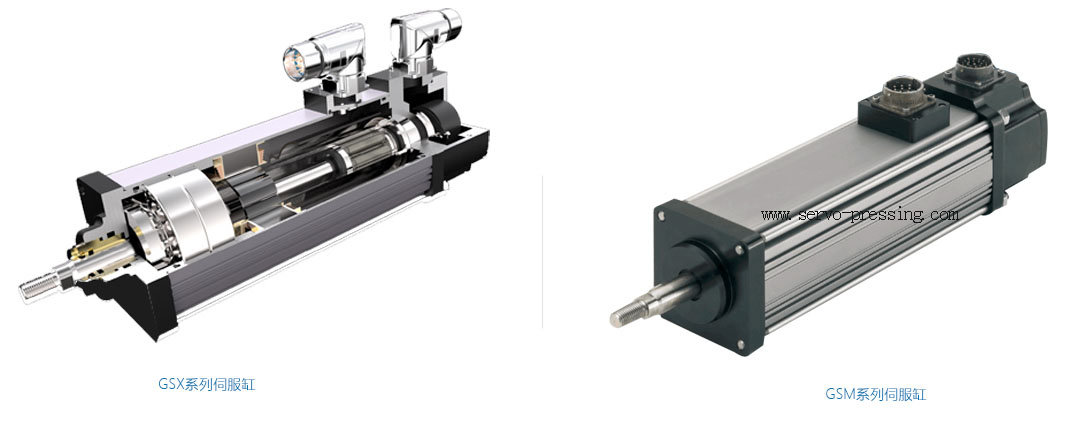

GSX系列伺服电动缸

适用于闭环控制系统
无刷伺服技术的应用，GSX系列能够使用在先进的闭环伺服系统中，精确控制客户 所需的速度，推力和位置。控制精确至0.01mm。位置反馈的方式多样，包含：旋转 变压器。相对编码器，绝对编码器，外置光栅尺，外置位移传感器。推力闭环可增 加内置压力传感器或者外置压力传感器。

长寿命维护量的密封措施
EXLAR伺服电动缸将所有的运动转换组件集中同一缸体内，仅仅使用简单的轴套和 密封组合就可以将磨削颗粒和众多污染物阻隔在缸体之外。在大部分恶劣环境皆能 够无故障运转。

GSX系列集成了EXLAR行星滚柱丝杠技术和T-LAM定子分段迭片技术，创立直线运动 的革命。EXLAR独特设计将行星滚柱丝杠与电机转子有机结合，将行星滚柱均布安 装在主丝杠周围，并精确机装入空心转子中，保证与转子绝对同步

EXLAR T-LAM 定子分段迭片技术能够比常规电机持续输出更高的扭矩。T-LAM技术 的每段定子都有独立线围绕组，分段定子组合保证了电机的高性能，提高了电机 的功效，同时有效降低了电机线圈产生的热功效。消除了定子端部转动，和利用热 导陶瓷替代传统电机的零部件，提高可靠性。

GSX系列伺服电动缸的润滑可为脂润滑和循环油润滑，脂润滑的间隔润滑时间将达 到10000小时，而循环油润滑将消除了所有的产品日常维护。

特殊产品：防爆EL系列伺服电动缸，食品安全级伺服电动缸

其他设计特点如下：
◆ 专用的钕铁硼体提供了高流 量密度和最大的电机扭矩

◆ 定子中的热导购陶瓷的应用提高了热量的快速释放能力，同时保护了因油冷却 带来的污染

◆ 每定子分段都包含独立相线围，独立分段定子的外部线围间的狭槽可以有效提 高电机性能。

◆ T-LAM技术电机按照UL标准，电机系统达到H级绝缘等级

GSM电动缸-替代滚珠丝杠的良好方案
与GSX系列电动缸一样，GSM电动缸也采用了Exlar的滚珠行星丝杠转动技术，内置无刷伺服电机，适用于具有中、高级性能要求的运动控制系统。与滚珠丝杠或其他传统"旋转-直线"转动机构相比，GSM电动缸的体积更紧凑、速度更快、承受能力更强，是替代滚珠丝杠的良好方案。

适用合适的位置反馈元件后，GSM电动缸可与几乎任一品牌的伺服驱动器匹配使用，可以方便地被集成到高性能的单轴或多轴运动控制系统中，包括从食品饮料包装到多轴加工中心，甚至飞机组装等多种应用，GSM伺服电动缸都表现出无以比拟的高性能和高可靠性。

与GSX系列电动缸相同，GSM电动缸的内置伺服电机也采用了T-LAM定子分段叠片设计技术，电动发热量非常低。

性能特点
电机定子采用T-LAM分段叠片技术
法兰尺寸：2.25"、3.3"、3.9"
行程长度：3"、5.9"、10"、12"、18"
导程：0.1"、0.2"、0.4"、0.5"、0.75"
扭矩：7-75lbf
最高直线速度：33in/min
持续推力范围：92-1983lbf
多种缸体安装方式：前法兰、后端U型叉头、耳轴
MS美标军用插座
可提供铸模成型、带屏蔽的位置反馈和动力电缆
阳极氧化铝外壳
与滚珠丝杠相比、价格更具优势
行程寿命是类似尺寸滚珠丝杠的5倍
防护等级：IP54或IP65
绝缘等级：Class 180H
符合UL规范
